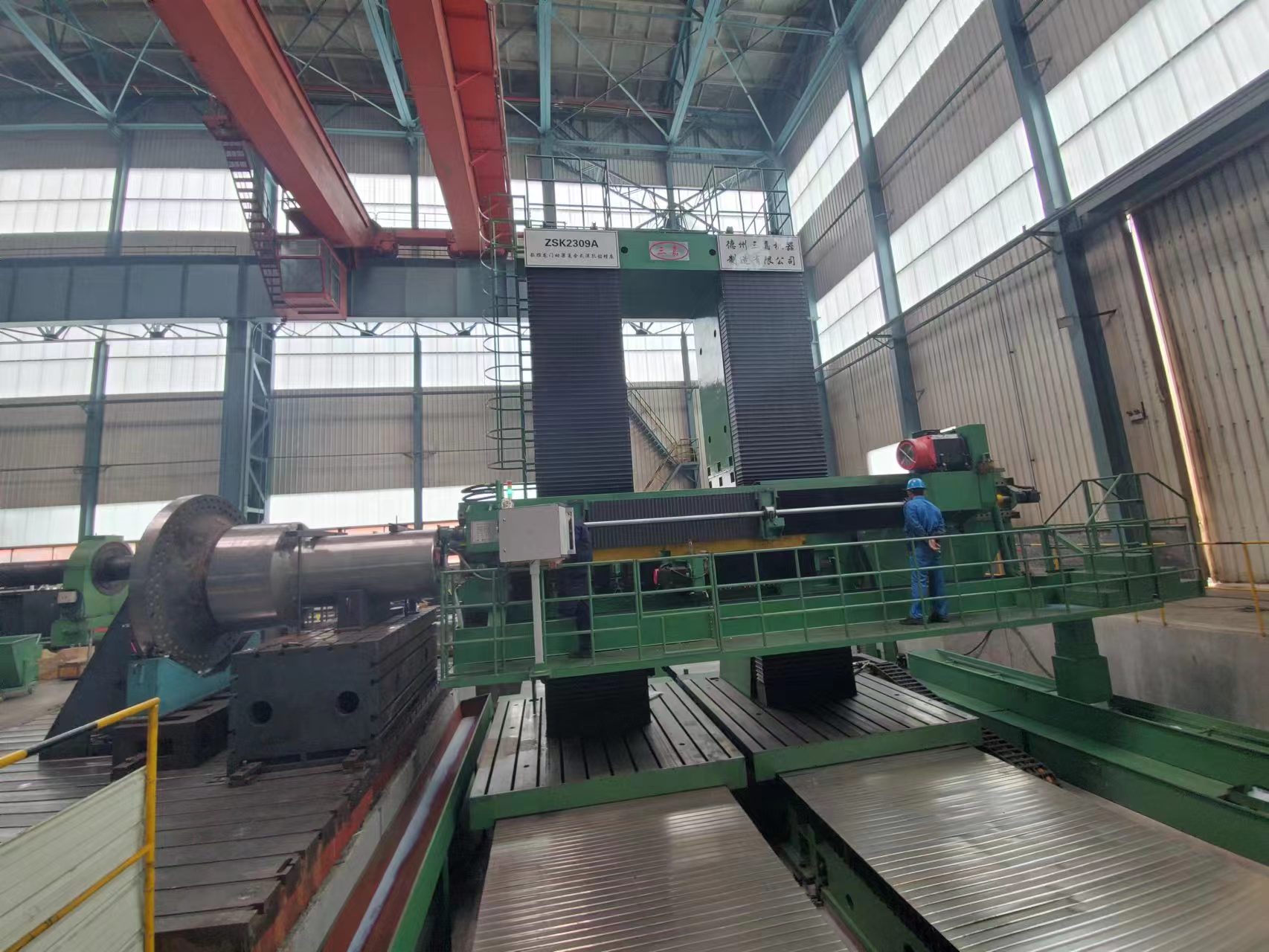

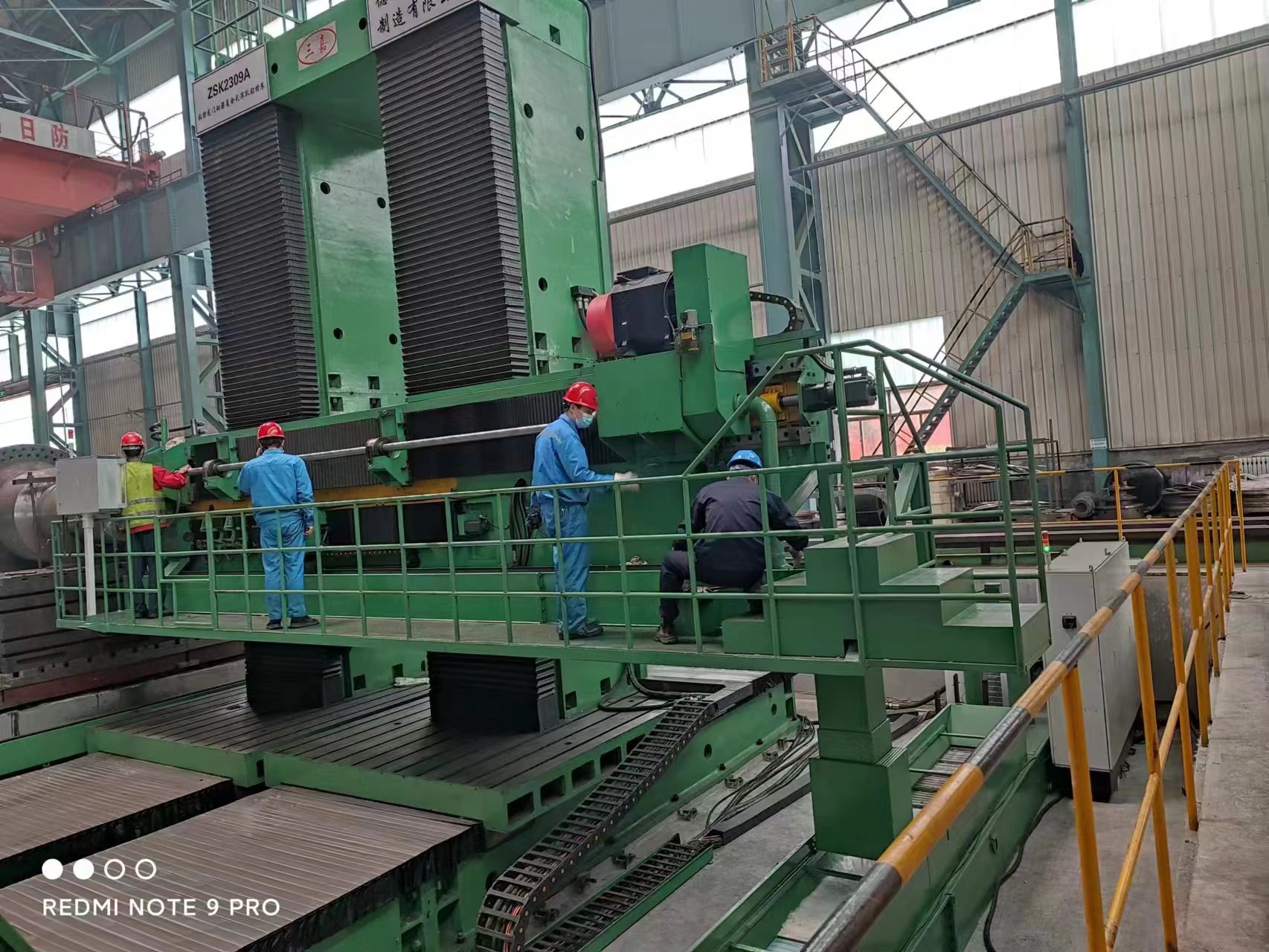

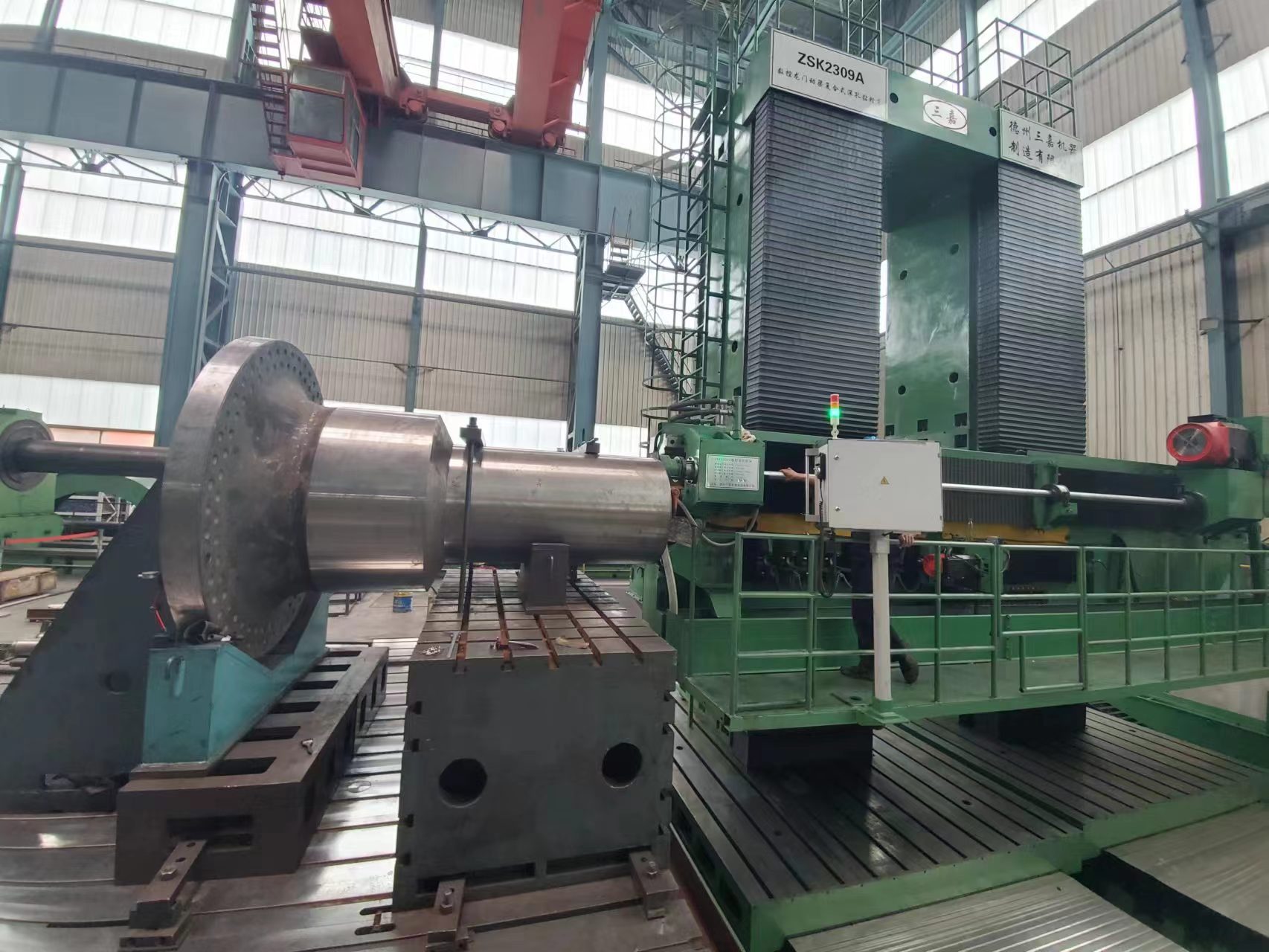

ZSK2309A三坐標重型數控復合深孔鉆床近日在客戶處（通裕重工股份有限公司）裝配調試順利完成。
該機床是國內首臺套三坐標數控重型復合深孔鉆床，具有行程長、鉆孔深度大、重量大等特點。
該機床的主要部件功能和結構：
1.床體
X軸采用伺服電機驅動，滾珠絲杠副傳動，靜壓導軌導向，靜壓導軌副拖板部分鑲嵌耐磨鑄造錫青銅板。兩套床體平行布置，每套床體均配有伺服驅動系統，可實現雙驅雙動，同步控制。
2.鉆桿箱
槍鉆鉆桿箱為單主軸結構，由主軸電機驅動，同步帶及帶輪傳動，無極調速。
BTA鉆桿箱為單主軸結構，由主軸電機驅動，由減速機經同步帶及帶輪傳動，無極調速。
3.立柱部分
立柱由主立柱和輔助立柱組成。兩立柱均配有伺服驅動系統，可實現雙驅雙動，同步控制。
4.槍鉆導向架、BTA授油器
槍鉆導向架是為槍鉆鉆頭導向及槍鉆鉆桿支承之用。
BTA授油器是為BTA鉆頭導向及BTA鉆桿支承之用。
該機床的主要技術規格：
槍鉆鉆孔直徑范圍—————φ5～φ35mm
BTA 鉆孔直徑范圍—————φ25mm～φ90mm
槍鉆鉆孔最大深度—————2500mm
BTA鉆孔最大深度——————5000mm
Z1（槍鉆）軸的進給速度范圍——5～500mm/min
Z1（槍鉆）軸的快速移動速度 —8000mm/min
Z（BTA）軸的進給速度范圍 ——5～500mm/min
Z(BTA)軸的快速移動速度 ——8000mm/min
X軸的快速移動速度————3000mm/min
X軸的行程————————5500mm
X軸定位精度/重復定位———0.08mm/0.05mm
Y軸的快速移動速度—————3000mm/min
Y軸的行程 ————————3000mm
Y軸定位精度/重復定位———0.08mm/0.05mm
